工作原理

检测系统采用漏磁检测与永磁扰动检测原理相结合的复合探伤方式，形成漏磁检测和永磁扰动检测相结合的钢丝绳复合无损探伤技术：以缺陷的磁饱和泄漏及永磁扰动现象作为其存在与否的评判信息量。采用漏磁检测和永磁扰动检测探头，捕获缺陷存在的磁信息量，然后经过高速率多通道数据采集信号处理，最终输送入计算机缺陷分析评判系统，输出缺陷有无信息，完成钢丝绳在线无损探伤。

系统构成

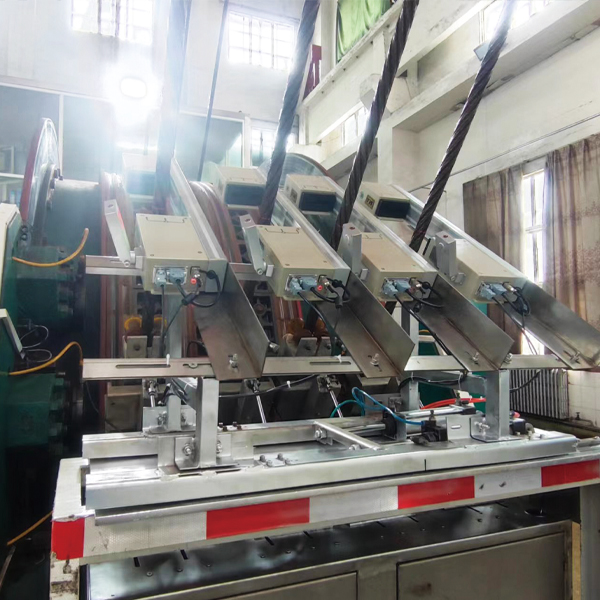

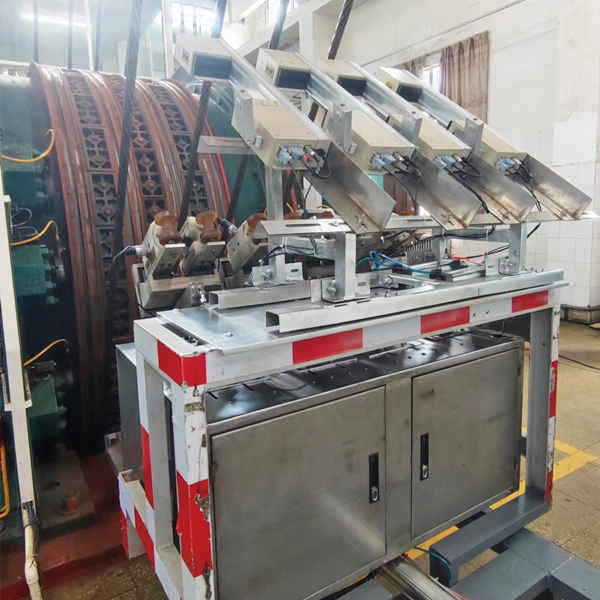

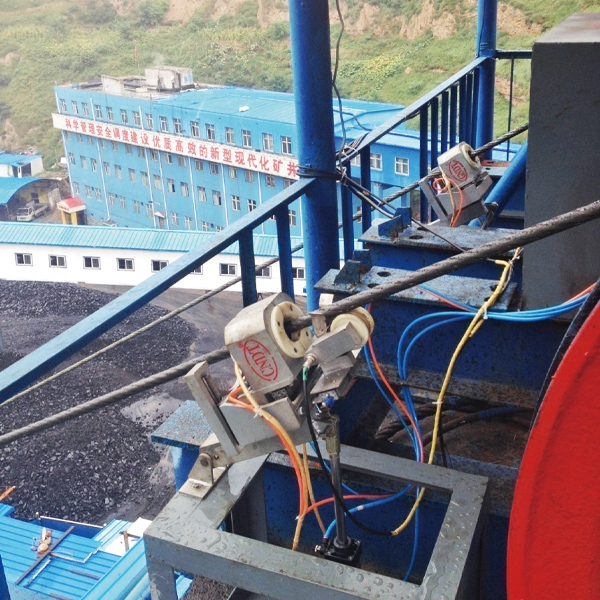

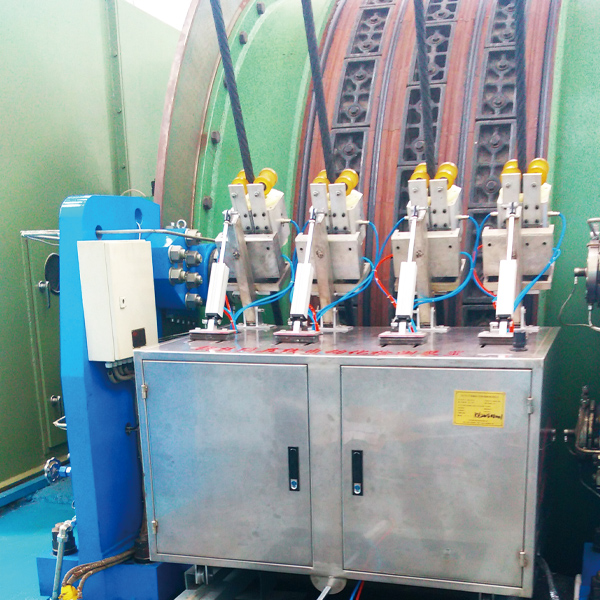

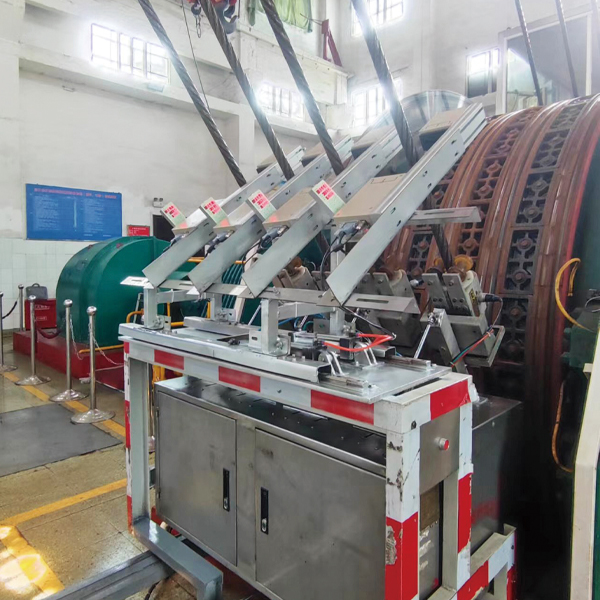

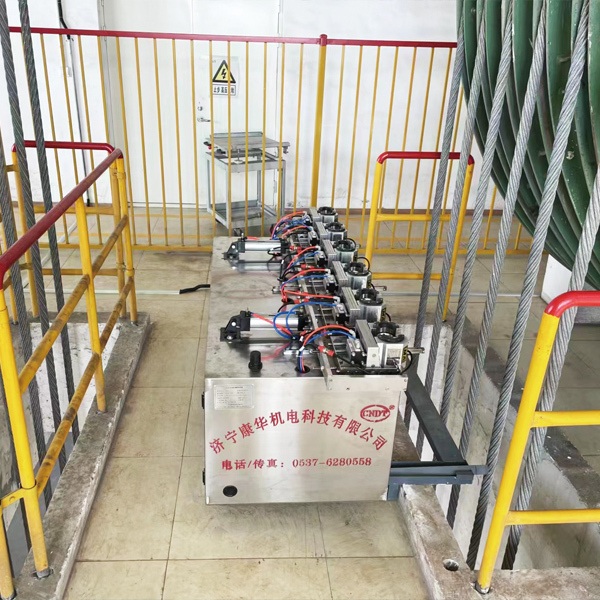

ZSC127S矿用钢丝绳磁性探伤装置主要由GTC5S恒磁检测传感器、S18-J21400光电位置编码器、检测传感器动作摇臂浮动跟踪机构（多绳多套）、检测工位动作机架、数据采集处理硬件系统（USB_DP/包括前置放大器、滤波器（多绳多套）及A/D转换器）、数据采集分析处理软件系统、主电控柜、计算机信号处理系统（DAU）、视频监视系统以及数据电控信号电缆线等构成。

主要技术特点

1、采用独特恒磁激励磁物理学技术（实施瞬时局部恒磁激励，扫描时无磁力作用），实现钢丝绳断丝，磨损、锈蚀、绳径缩、变形及松股等损伤状况的精准检测寿命安全可靠评估。

2、检测传感器与后处理系统抗干扰能力强（如：手机、其他磁源及提升机电磁噪声干扰），能适应大晃动绳的精准检测，信号输出信噪比高。

3、采用单片机控制系统，实现提升机钢丝绳的全自动远程在线监控（包括探伤监控和视频监控）。

4、产品技术符合国家GB/T121837-2008《铁磁性钢丝绳电磁检测方法》与美国ASTME1571-2001《磁铁型钢丝绳电磁检查标准规范》标注要求。

5、实现断丝、锈蚀、磨损、松股、跳丝等定位数据的日、月、历史数据的对比及报表的打印，数据保存时间长达5年。

6、工作稳定，性能可靠，检测精度高。抗干扰性能强，数据准确。

7、软件适应win7/xp/vista/win10及以上计算机操作系统。

主要性能及技术指标

1、检测绳径：Φ0.1mm～Φ200mm

2、检测速度：0.1～16m/s

3、传感器与钢丝绳允许相对速度：0 ～ 20m/s（在线固定安装）

传感器导套与钢丝绳允许间隙：0 ～ 15mm

4、检测仪的灵敏度应符合下表规定:不可测区应小于钢丝绳总长度的2%

5、金属截面积定量变化率（LMA）检测能力：

检测灵敏度重复性允许误差：±0.055%　

检测精度示值允许误差：±0.5％

6、位置(L)检测能力：检测长度示值百分比误差：±0.3%

伤点轴向位置精度：0.5mm

轴向位置相对误差：1mm/m

7、系统工作电压：AC127/220V±20% /50Hz

8、 防尘防水等级：IP54

9、工作环境温度：-20℃-+60℃

10、系统功耗：≤ 1 KW

11、局部损伤(LF)检测能力：锈蚀、断丝(断口间隙≥1mm)、变形、松股
