产品特点

本图像识别仪为矿用本质安全型设备，是基于机器视觉和Al图像处理算法实现的一种新型识别仪，相比传统的落煤式检测撕裂识别仪(无论是依靠重力或流挡原理》，图像视觉识别仪，能够识别出更多的皮带撕裂状态，机器视觉识别仪不仅识别状态全，反应迅速也是其一大优点，本识别仪集成的前端处理算法，检测出撕裂后即可直接输出结果，控制皮带停机，实现皮带撕裂保护。

主要电气性能

1.供电电源(两路供电，不共地)

a)第一路:额定工作电压:DC12V;最大工作电流:≤1.6A;

b)第二路:额定工作电压:DC12V;最大工作电流: ≤1.6A。

2.以太网电口

a)接口数量:2路;

b)传输方式:TCP/IP全双工;

c)传输速率:100Mbps;

d)信号工作电压峰峰值:≤5V;

3.以太网光口

a)接口数量:2路;

b)传输方式:TCP/IP全双工(波长为1310nm);

c)传输速率:100Mbps;

d)光发射功率:-15dBm-0dBm(0.03mW-1mW):

e)光接收灵敏度:≤25dBm;

4.无线参数

a)通信类别及制式:5G NR

b)工作频段(4T4R): 2515MHz~2615MHz或3400MHz~3500MHz或703MHz~748MHz(下行)

758MHz-803MHz(上行);

c)端口最大有效输出功率(天线前): (-40~28)dBm/(10mW~0.63W);

d)接收灵敏度:-80dBm;

5.天线参数(简单装置)

a)天线数量:4个;

b)天线型号名称:SCAF-6060-1/3Q65VJB，胶棒天线:

c)频率范围:(600-6000)MHz;

d)增益:3.5dBi。

6.输入输出信号

a)4路接点型开关量信号输入: 电阻≤S300Ω时可靠导通;电阻≥90KΩ时可靠断开

b)4路无源继电器输出:接点容量为DC12V/1A(阻性负载)，接触电阻≤1Ω。

主要功能

a)识别仪具有皮带纵向图像处理监测功能，可以识别皮带纵向产生的裂痕，可判断10厘米以上的皮带纵向裂痕:

b)识别仪可选以太网信号或5G通信功能:

c)识别仪具备除坐功能，且具备电动刮刷。

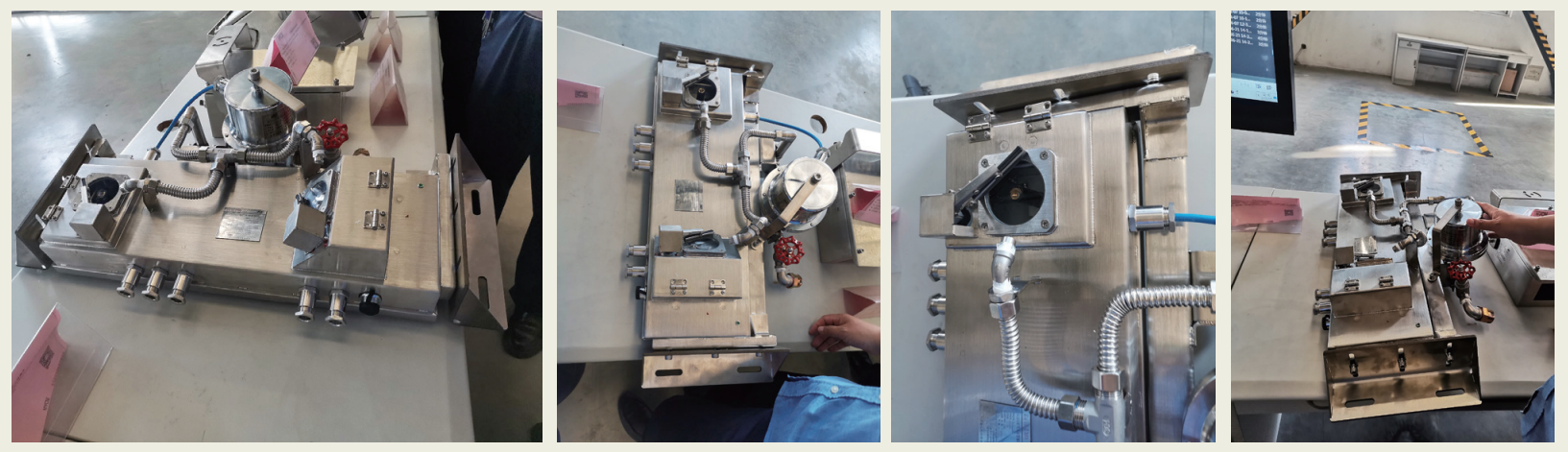

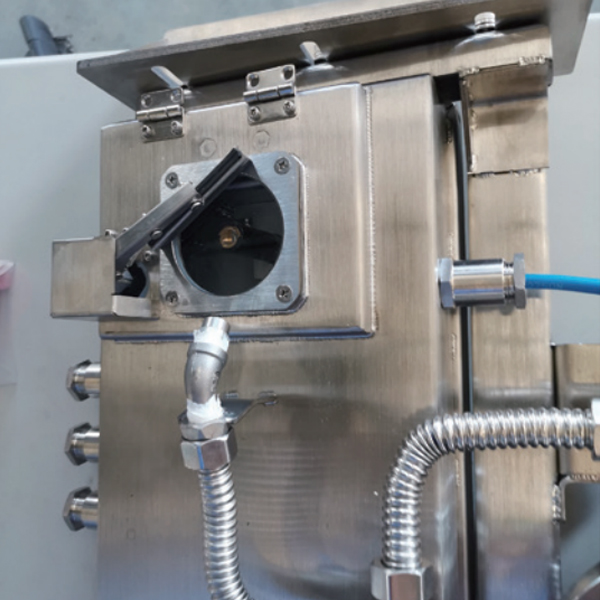

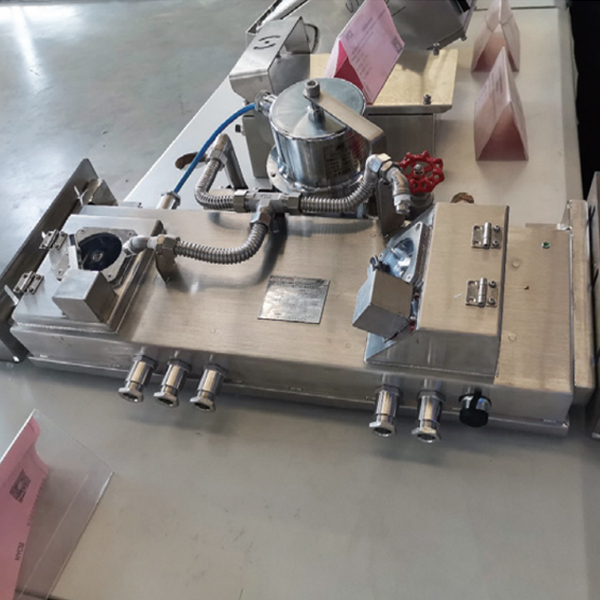

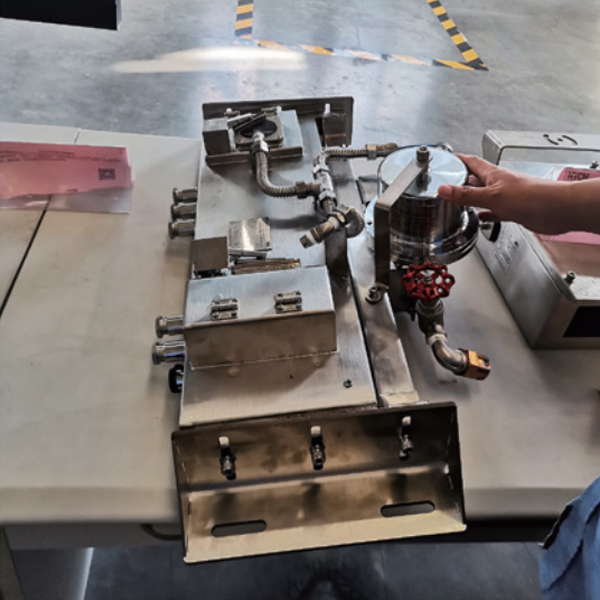

外观结构

外壳材质:304不锈钢

外壳防护等级:IP65

外形尺寸:610mmx162mmx296mm

重量:约10kg
